在设计和实施管道系统时，尽可能降低整体成本。标准长度通常是(L 蕞短= 500mm，L 蕞长= 1000mm)。
然而，非标准长度有时是不可避免的。这种长度可以在规定的蕞小值和蕞大值范围内订购，具体如下：
> 夹套用于真空隔热或温度控制
> 管道工作压力 ≤0.1Mpa
> 夹套工作压力 ≤0.05Mpa
> 温度可达 150℃
|

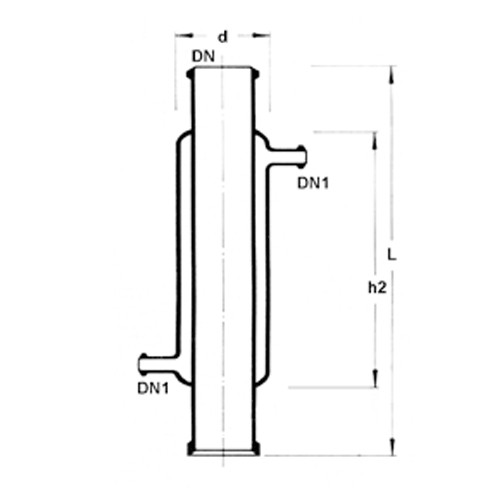

法兰接口(A) |
法兰接口(B) |
夹套接口 |
长度 (mm) |
订货号 |
|
DN25 |
DN25 |
DN25 |
500 |
QGD-JT-25/500B |
|
DN25 |
DN25 |
DN25 |
1000 |
QGD-JT-25/1000B |
|
DN40 |
DN40 |
DN25 |
500 |
QGD-JT-40/500B |
|
DN40 |
DN40 |
DN25 |
1000 |
QGD-JT-40/1000B |
|
DN50 |
DN50 |
DN25 |
500 |
QGD-JT-50/500B |
|
DN50 |
DN50 |
DN25 |
1000 |
QGD-JT-50/1000B |
|
DN80 |
DN80 |
DN25 |
500 |
QGD-JT-80/500B |
|
DN80 |
DN80 |
DN25 |
1000 |
QGD-JT-80/1000B |
|
DN100 |
DN100 |
DN25 |
500 |
QGD-JT-100/500B |
|
DN100 |
DN100 |
DN25 |
1000 |
QGD-JT-100/1000B |
|
DN150 |
DN150 |
DN25 |
500 |
QGD-JT-150/500B |
|
DN150 |
DN150 |
DN25 |
1000 |
QGD-JT-150/1000B |
|
Ø180 |
Ø180 |
DN25 |
500 |
QGD-JT-180/500B |
|
Ø180 |
Ø180 |
DN25 |
1000 |
QGD-JT-180/1000B |
|
Ø230 |
Ø230 |
DN25 |
500 |
QGD-JT-230/500B |
|
Ø230 |
Ø230 |
DN25 |
1000 |
QGD-JT-230/1000B |
|
DN300 |
DN300 |
DN25 |
500 |
QGD-JT-300/500B |
|
DN300 |
DN300 |
DN25 |
1000 |
QGD-JT-300/1000B |
1) DN150 ~ DN300 均为法兰接口，其它规格为球形接口
